Descripción

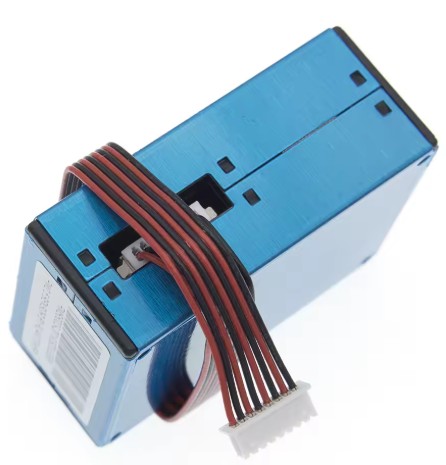

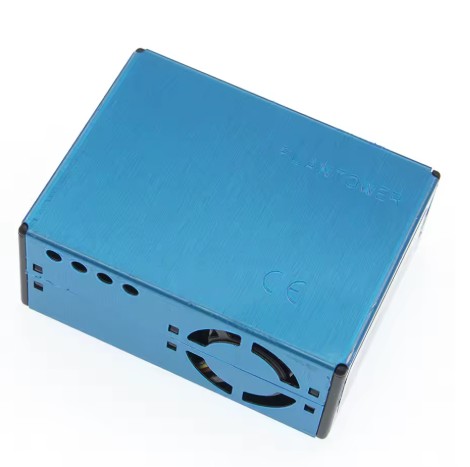

El sensor PANTOWER PMS5003 (PMS-5003) es un sensor de partículas de tamaño reducido (PM 2,5) capaz de detectar partículas de hasta 0.3 micras de tamaño. La interfaz es digital (cable incluido), lo que permite lecturas de alta fiabilidad. Incluye un ventilador que fuerza el flujo de aire a través de la cámara de medición, donde un rayo láser es dispersado por las partículas, lo que permite que el sensor realice la medición.
Aplicaciones:
- Purificadores de aire
- Aire acondicionado
- Monitorización de calidad del aire
- Ventilación
- etc
Características:
- Rango de medición: 0.3 a 1.0 / 1.0 a 2.5 / 2.5 a 10 micrómetros.
- Eficiencia del conteo de partículas: 50%@0.3um / 98%@>=0.5um.
- Rango de medida: 0 – 500 ug/m3 (medición hasta 1000 ug/m3 con degradación de la fiabilidad).
- Resolución: 1 ug/m3.
- Tiempo de respuesta máximo: 10 seg.
- Tensión de alimentación: 5 V (4.5-5.5 Vdc).
- Consumo de corriente: <100 mA (activo) / <200 uA (stand-by).
- Dimensiones: 50 x 385 x 21 mm.
- Tipo de salida: digital.
Conector (ver Hoja de datos PMS5003):
- 1: Alimentación positiva 5V.
- 2: GND.
- 3: SET (3.3V: activo. 0V: sleep mode) – No conectar si no se utiliza.
- 4: RX (TTL@3,3V).
- 5: TX (TTL@3,3V).
- 6: RESET (0V: reset) – No conectar si no se utiliza.
- 7, 8: No conectar.
Funcionamiento:
- Dato de salida: número de partículas equivalente en un volumen de 0.1L / concentración en masa (ug(M3).
- Modo por defecto: activo. El sensor envía los datos en modo «stable», cada 2,3 segundos. Si la concentración varía rápidamente, el sensor cambia a modo «fast» y envía datos cada 0.2-0.8 segundos. Este cambio se realiza automáticamente.
- Líneas de datos: con niveles lógicos de 3,3V.
- Primera lectura fiable tras 30 segundos de operación, para que el ventilador haya podido remover adecuadamente el aire almacenado en el interior.
- La carcasa está conectada internamente a GND.
- Anclaje con tornillos M2, con profundidad de inserción inferior a 5 mm.
- Tramas de datos del protocolo de comunicaciones: Ver Hoja de datos PMS5003.
Más información: Hoja de datos PMS5003
