Descripción

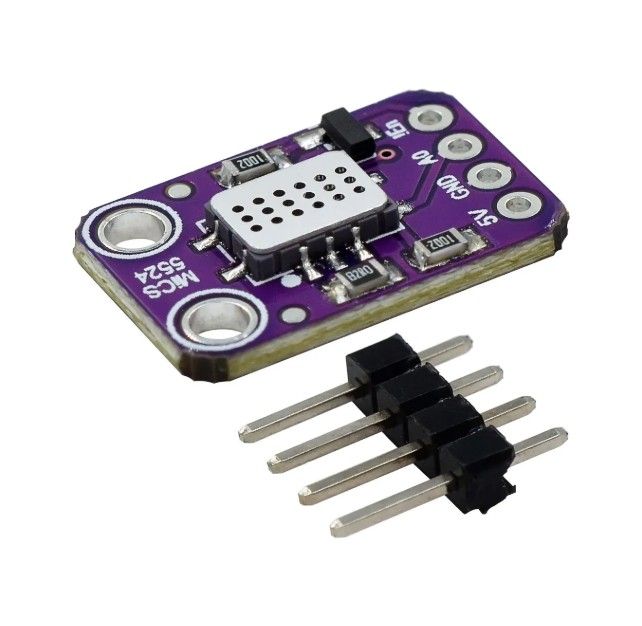

El MiCS5524 (MiCS-5524) es un sensor MEMS de gas analógico para monitorización de la calidad del aire interior que, por la sensibilidad cruzada a distintos gases que presenta, se utiliza como detecto de fuegos en sus fases tempranas.

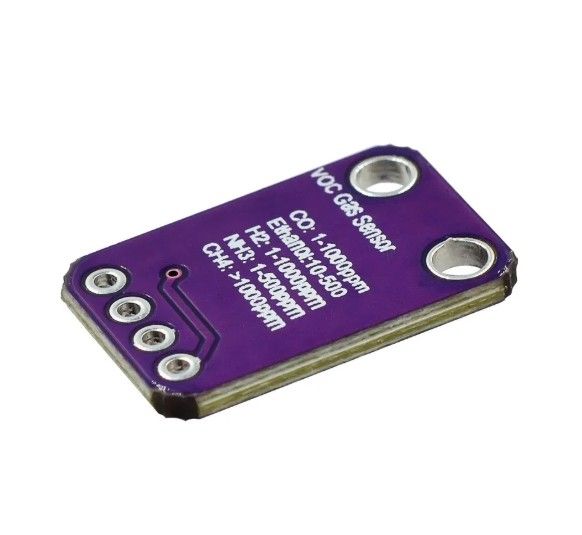

Es sensible a:
- Monóxido de carbono (CO): 1 -1000 ppm.
- Etanol (C2H6OH): 10 – 500 ppm.
- Hidrógeno (H2): 1 – 1000 ppm.
- Amoniaco (NH3): 1 – 500 ppm.
- Metano (Gas natural, CH4): > 1000 ppm.
Principales características:
- El módulo incluye resistencia de condicionamiento (calentamiento) del sensor, por lo que es suficiente con alimentarlo y ya está listo para ser usado.
- Calentamiento rápido (bajo tiempo de espera).
- Salida analógica (medición de voltage mediante una entrada ADC).
- Alimentación: 5V / 150 mW.
- Dimensiones del módulo: 19 x 13 mm.
- Como todos los sensores de gas, una medición precisa requiere de calibración.

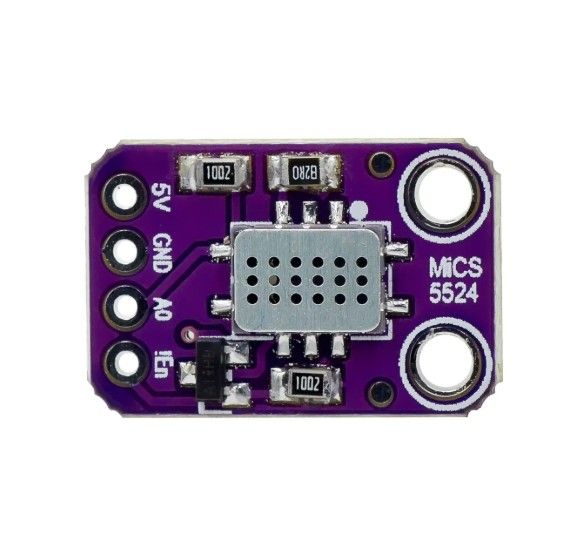

Pines:
- 5V / GND: Alimentación.
- Ao: Tensión de salida (lectura de concentración de gas).
- En: Enable, permite desactivar el sensor para ahorro de energía.
Nota: Por favor, sé consciente de que el chip CCS811 necesita un periodo de «quemado» de 48h para dar lecturas fiables. Además, el periodo de calentamiento para obtener el primer dato válido es de 20 minutos. Si estos tiempos no se cumplen, los datos obtenidos podrían no ser fiables.
Más información: Hoja de datos MiCS-5524
