Descripción

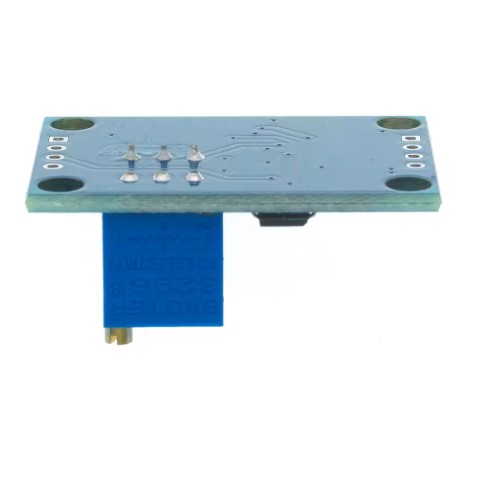

El módulo basado en el chip AD620 (AD-620) es un amplificador de instrumentación de alta precisión, diseñado para amplificar señales extremadamente pequeñas (en el rango de microvoltios) que los ADC convencionales de microcontroladores como Arduino o ESP32 no pueden detectar por sí solos.
Gracias a su diseño de amplificador de instrumentación, ofrece una altísima impedancia de entrada y un excelente rechazo al ruido de modo común (alto CMMR), lo que lo hace ideal para sensores médicos, básculas y transductores industriales.
- Alimentación: 3 a 12 Vdc.
- Ganancia ajustable mediante potenciómetro (1.5x a 1000x).
- Ajuste de offset mediante potenciómetro.
- Linealidad excepcional y bajo ruido.
- Entrada: 100 uV a 300 mV.
- Salida: +/- (Vin – 2 V). Rail-to-rail, hasta +/-10 V.

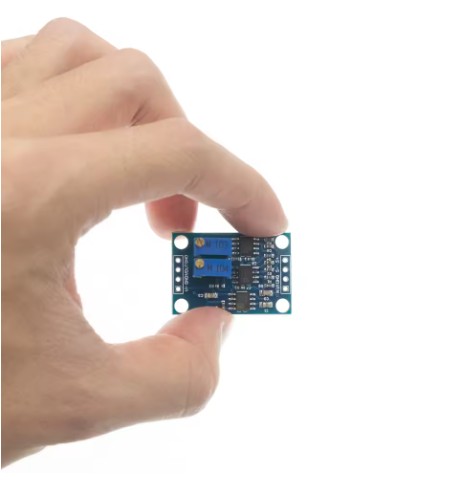

- Dimensiones: 32 x 22 mm (aproximadamente).

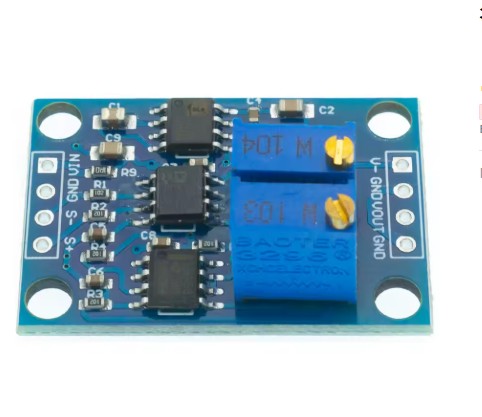

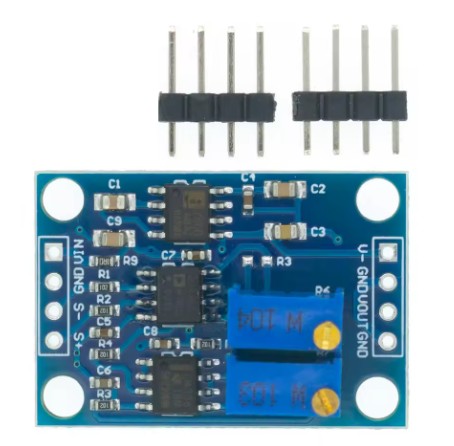

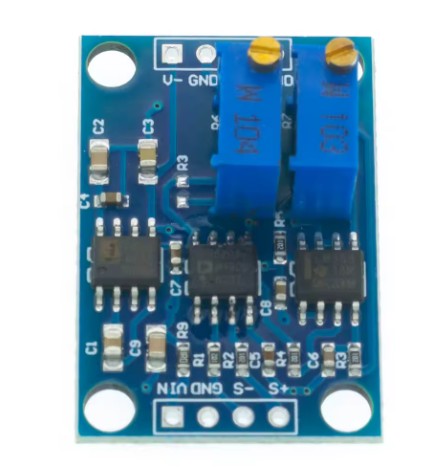

Conexión:
- Vin – GND: Tensión de alimentación.
- S+ / S-: Señal de entrada.
- Vout: Tensión de salida amplificada.
- Salida V-: Tensión de entrada invertida, generada internamente por el módulo.
Atención: las señales de tensiones tan reducidas son difíciles de trabajar, por lo que debe prestarse especial atención al cableado que transporta la señal de entrada al módulo.
