Descripción

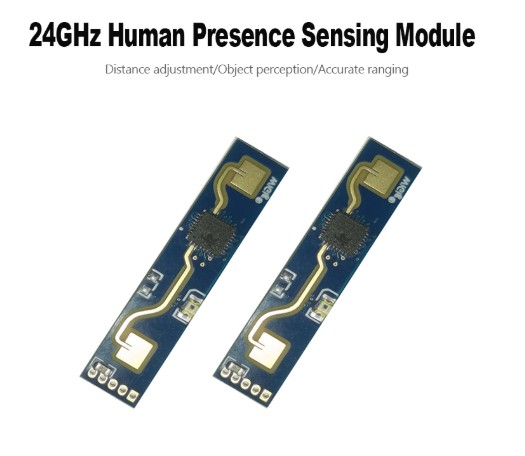

El HLK-LD2410B Radar detección de movimiento (HLKLD2410B( es un radar de 24GHz diseñado para detectar el movimiento humano, con tanta precisión que es capaz de detectar micro-movimientos (como una persona sentada o tumbada). Gracias a su operación mediante radiofrecuencia, puede hacerlo incluso desde el interior de una carcasa, sin necesidad de ninguna abertura.

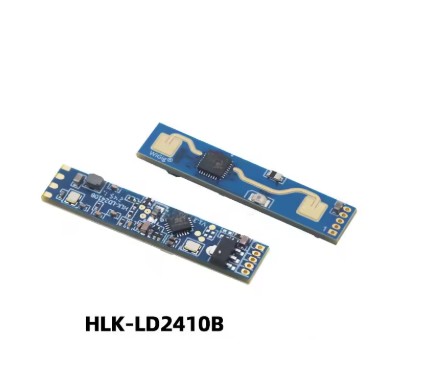

Funciona gracias a dos antenas ubicadas en los extremos de la propia placa, que reciben la misma señal con una pequeña diferencia de tiempo, gracias a la cual se determina el movimiento del objeto.

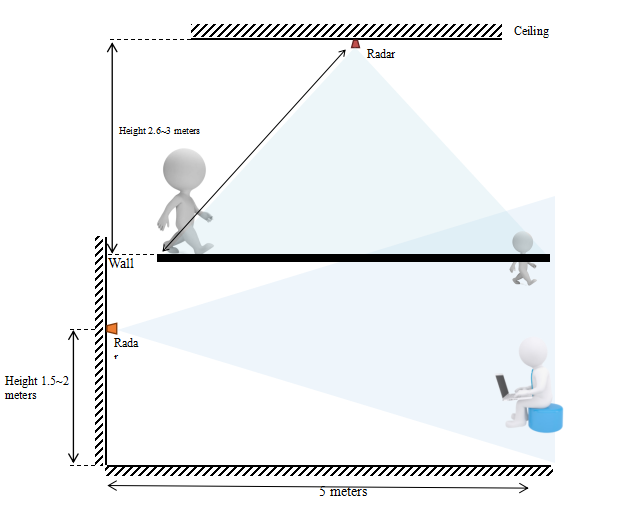

- Rango de detección: 5 m.
- Resolución: 75 cm.
- Ángulo de detección: +/- 60º.
- Sensibilidad ajustable.
- Comunicación: UART / Bluetooth.

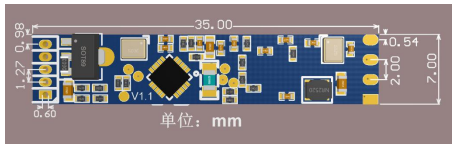

- Dimensiones: 7 x 35 mm.
Conector:
- 1: OUT. 1 cuando se detecta movimiento, 0 cuando no hay detección.
- 2: UART 3.3V Tx (256 kbps).
- 3: UART 3.3V Rx (256 kbps).
- 4: Masa (GND).
- 5: Alimentación 5-12Vdc (Vcc) – asegurar 200 mA.
Atención: el movimiento de los cables durante la operación del sensor pueden provocar su activación, por lo que deben sujetarse firmemente todos aquellos cables que se encuentran en su cercanía. El viento también puede provocar falsas detecciones, por lo que su uso en exteriores no está recomendado.
Precio por unidad.
Más información: LD2410B Datasheet , HLK LD2410B Module Manual V1.04 y LD2410 Tool EN（english version）
LD2410, doppler
