Descripción

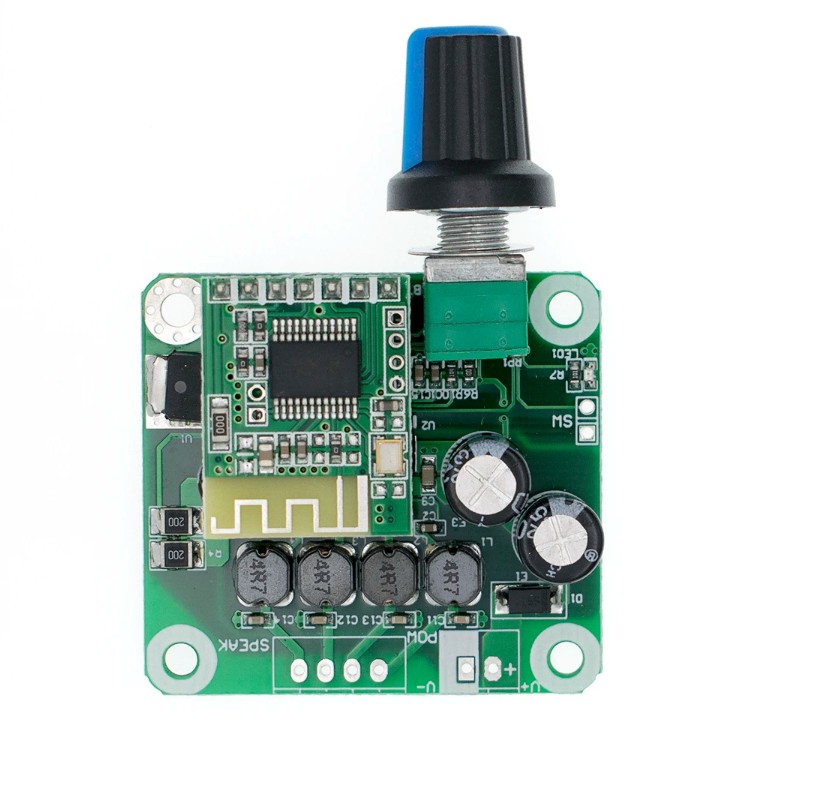

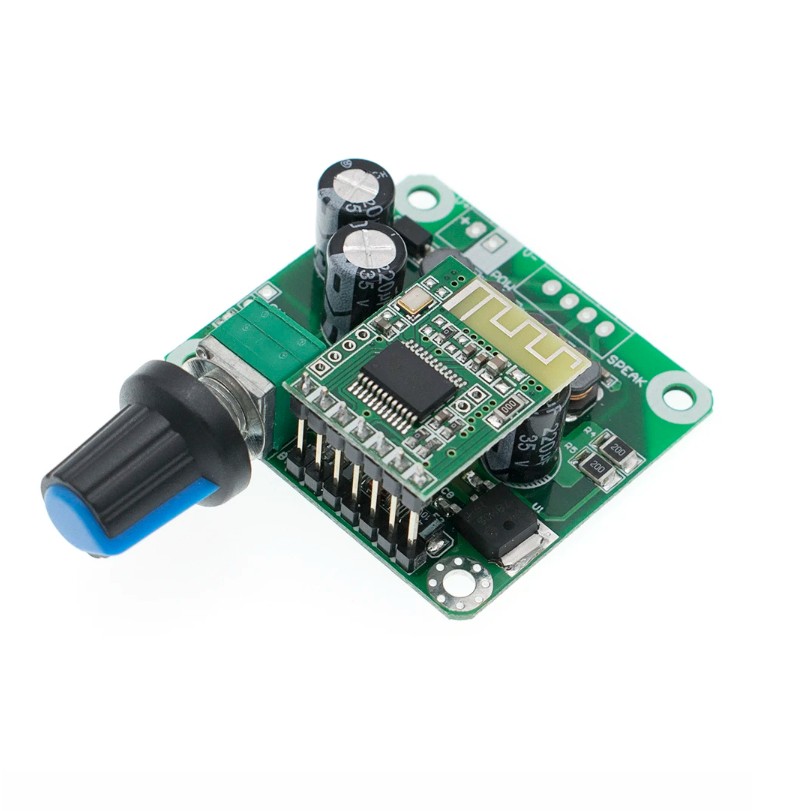

Amplificador de audio estéreo en clase D de 15W de potencia nominal, basado en el chip TPA3110. Podrás convertidor unos viejos altavoces en un moderno sistema de audio con conectividad Bluetooth. Y el control de volumen integrado te permitirá ajustarlos manualmente de forma rápida y sencilla.
Para que funcione adecuadamente debes alimentarlo a una tensión entre 12V y 36V. La ganancia en tensión (amplificación) es de 30dB, es decir que para una señal de 0.5Vpp en la entrada, obtendremos una tensión de salida de 15.8Vpp. La ganancia es ajustable mediante el potenciómetro incluido en el módulo.
Características:
- Tipo de amplificador: clase D, estéreo.
- Potencia nominal: 15 W por canal (@V = 16V).
- Alimentación: 8 a 26 V.
- Impedancia altavoz: 4 a 8 Ohm.
- Regulador a 5V integrado en la propia placa.
Conexiones:
- V+/V-: Alimentación.
- O+/O- (dos parejas): Conexión de altavoces.
- Importante: No conectar entre sí las salidas de distintos altavoces.
