Descripción

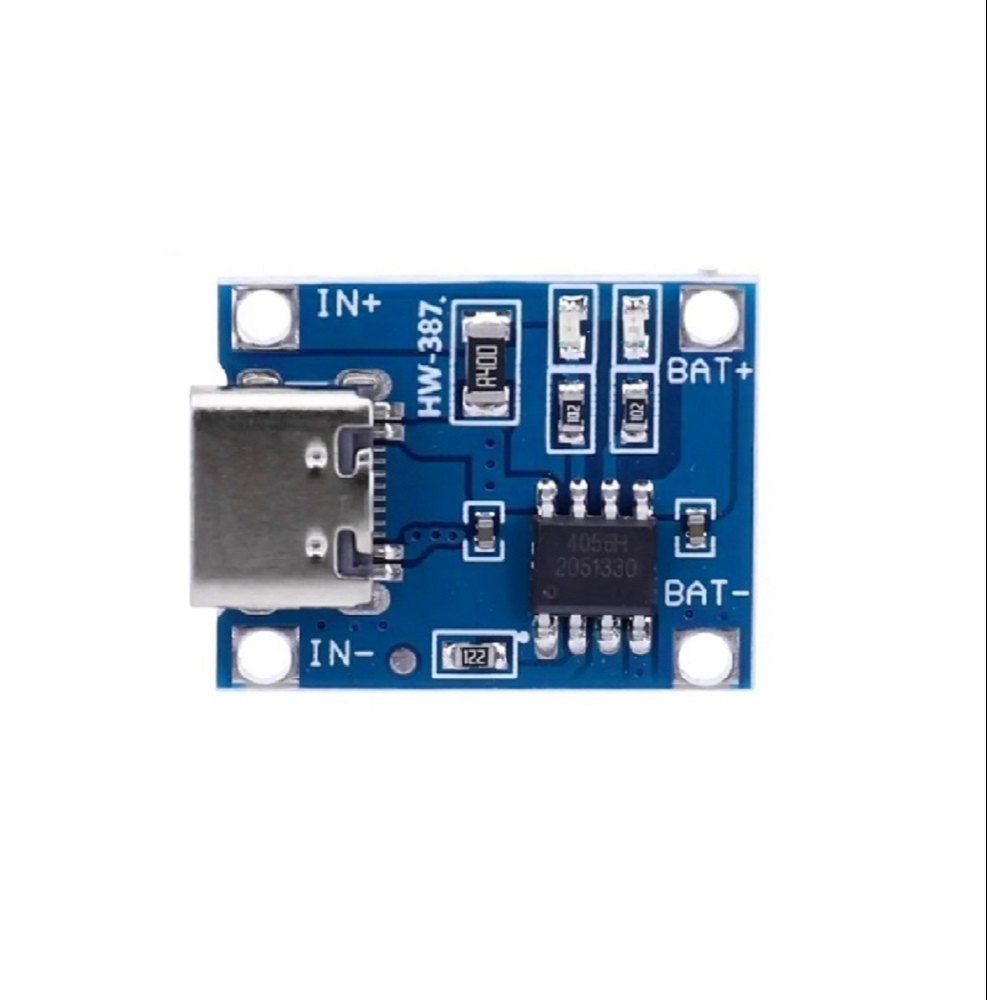

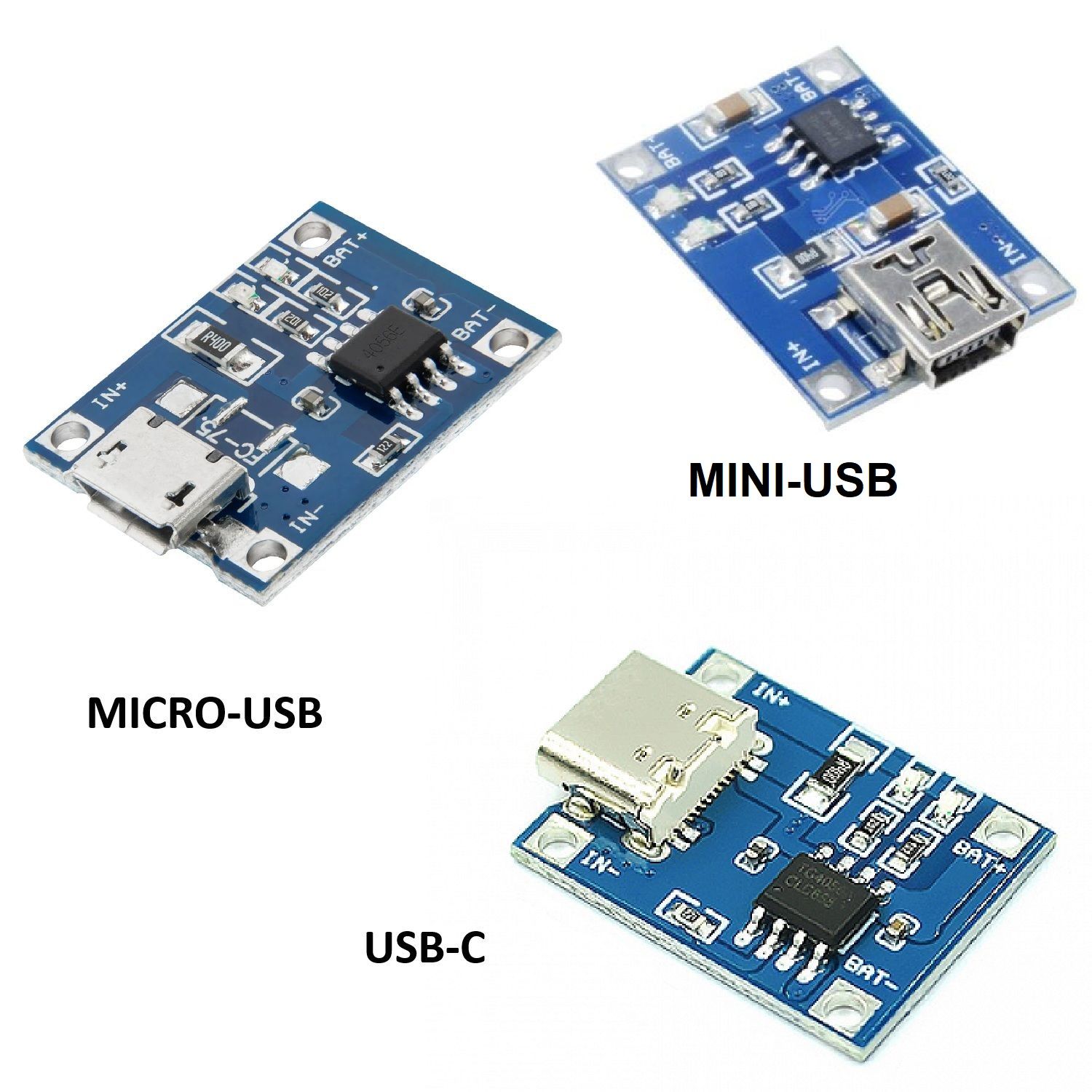

El cargador TP4056 (módulo FC75/FC-75) sirve para una batería de una celda. La carga y protege frente a sobrecarga. La tensión de entrada acepta el rango 4-8V, pudiéndose conectar en los pines soldados o a través del conector mini-USB/miro-USB (elegir modelo al comprar).
La corriente de carga máxima es de 1A, ajustable modificando la resistencia R (por defecto 1,2kOhm – 1A). Si se desea ajustar a un valor inferior puede reemplazarse esta resistencia por otra de mayor valor. El método de carga es el típico en dos fases: corriente constante / tensión constante. La batería se carga hasta una tensión máxima de 4,2V (+/-1,5%). Incorpora función de recarga automática, que mantiene la batería cargada al mantenerla conectada al cargador.
Los indicadores de carga son 2 LEDs:
- Cargando: LED rojo encendido / LED verde apagado
- Carga terminada: LED rojo apagado / LED verde encendido
- Tensión de entrada insuficiente: LED rojo apagado / LED verde apagado
Atención: Este módulo no debe usarse para cargar la batería y alimentar las cargas al mismo tiempo, pues podría sobrecargar la batería. No incorpora protección frente a inversión de la polaridad, la batería jamás debe conectarse erróneamente.
Más información: Hoja de datos TP4056A
